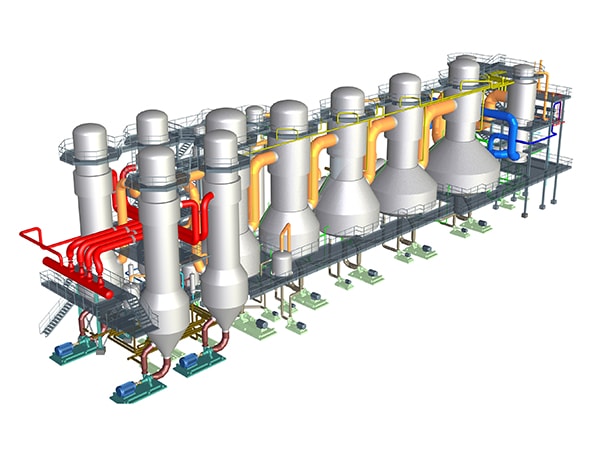

Испаритель с падающей пленкой трубчатого типа (TFE)

Испаритель с падающей пленкой трубчатого типа (TFE)

Испаритель с падающей пленкой трубчатого типа (TFE)

Испаритель с падающей пленкой трубчатого типа состоит из нагревательной камеры, распределительной секции, сепарационной камеры, туманоуловителя, рециркуляционной трубы, опорных стоек и т.д. Нагревательная камера состоит из трубчатых пластин, нагревательных трубок, дефлекторов, кожуха и т.д.

Отправить запрос
Концентрация черного щелока
  • Черный щелок из пульпы пшеничной соломы: 43%-60%
  • Черный щелок из тростниковой целлюлозы: 48%-60%
  • Черный щелок из бамбуковой целлюлозы: ≤70%
  • Черный щелок из древесной целлюлозы: ≤80%
Обслуживаемые отрасли
  • Выпаривание и концентрация черного щелока в целлюлозно-бумажной промышленности
  • Выпаривание щелочного раствора в металлургической глиноземной промышленности
  • Выпаривание и концентрация материалов в пищевой и фармацевтической промышленности
  • Испарение и концентрация в процессе опреснения морской воды
  • Испарение и концентрация химических продуктов в химической промышленности
Испаритель с падающей пленкой трубчатого типа (TFE)
Особенности
  • Высокий коэффициент теплопередачи
    Некоторые преимущества конструкции с падающей пленкой связаны с объемом циркуляции, механизмом теплопередачи и паровыделением. Высокий коэффициент теплопередачи трубчатого испарителя с падающей пленкой обусловлен:
    1) Как гравитацией, так и скоростью пара, ускоряющей падающий поток щёлока при его движении по трубкам.
    2) Конденсат, движущийся по трубкам, обрезается перегородкой испарителя, что приводит к уменьшению толщины конденсатной пленки и снижению теплового сопротивления.
    3) Толщина стенок нагревательных трубок может быть сделана более тонкой, что позволяет снизить термическое сопротивление.
  • Высокая прочность, долгий срок службы
    Трубчатая конструкция нашего испарителя с падающей пленкой имеет значительно меньше сварных швов и напряженных участков, чем пластинчатая конструкция, что снижает риск коррозии под напряжением и преимущественного воздействия на сварные швы. Конструкция TFE, используемая во всех испарителях от компании FJLIME, обеспечивает превосходную прочность, долгий срок службы и отличную надёжность в работе.
  • Встроенный рециркуляционный трубопровод
    Рециркуляционный трубопровод TFE интегрирован непосредственно в конструкцию испарительного оборудования. Это обеспечивает простоту в монтаже, управлении и техобслуживании системы. Рециркуляция осуществляется по замкнутому циклу: от сепарационной камеры трубопровод ведёт к насосу и обратно в секцию предварительного нагрева. Такой подход позволяет сократить капитальные затраты, уменьшить теплопотери и снизить требования к производительности насоса.
  • Открытый дистрибьютор
    В испарителе с падающей плёнкой ключевую роль играет равномерное распределение потока. Испаритель TFE оснащён специальным открывающимся дистрибьютором, устойчивым к загрязнениям взвешенными твёрдыми частицами и волокнами. Трубчатый мост дистрибьютора, состоящий из нагревательных труб и трёх специально расположенных отверстий, обеспечивает оптимальное и равномерное распределение жидкости, повышая эффективность испарения.
  • Высокоэффективный туманоуловитель
    Туманоуловитель в испарителе с падающей пленкой является важным элементом, от которого зависит величина ХПК (химическая потребность в кислороде) технологического конденсата. Эффективность туманоуловителя FJLIME высока, что делает цвет технологического конденсата прозрачным, а значение ХПК низким. Коэффициент использования возврата технологического конденсата очень высок, что значительно снижает загрязненность воды на мельницах.
